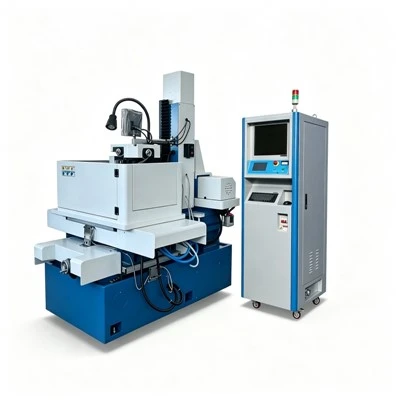

OL3545FM z večkratno rezalno žico EDM je zasnovan za majhne-do-srednje prevodne obdelovance, ki zahtevajo večjo natančnost obdelave in boljšo površinsko obdelavo z več-obdelavo rezov. Ima delovno mizo velikosti 420 × 710 mm, hod X/Y 350 × 450 mm, hod U/V 60 × 60 mm in podpira obdelovance do 500 mm debeline in 300 kg teže. Z natančnostjo pozicioniranja ±0,015 mm, natančnostjo ponavljajočega se pozicioniranja ±0,003 mm, optimalno natančnostjo obdelave ±0,005 mm in površinsko hrapavostjo do 1,2 μm je OL3545FM primeren za natančne kalupe, orodja in visoko{19}}natančne aplikacije žične EDM rezanja.
| Mehanske specifikacije | OL3545FM | |
| Velikost delovne mize | 420*710 mm | |
| Hod po osi X/Y | 350*450 mm | |
| Premik osi U/V | 60*60 mm | |
| Hod osi Z | 460 mm | |
| Max.debelina obdelovanca | 500 mm | |
| maks. teža obdelovanca | 300 kg | |
| Telesna teža stroja | 1200 kg | |
| Talna površina ohišja stroja | 1500×1100×1850 mm | |
| Tehnični parameter | ||
| maks. kot stožca/debelina | ±6 stopinj / ±15 stopinj /±30 stopinj /80 mm | |
| maks. hitrost obdelave | 150 mm²/min | |
| Maks. hitrost podajanja žice | 1~11,4 m/s (nastavljiva frekvenca) | |
| Natančnost pozicioniranja | ±0,015 mm | |
| Ponavljajoča se natančnost pozicioniranja | ±0,003 mm | |
| Optimalna natančnost obdelave | ±0,005 mm | |
| Optimalna hrapavost površine | 1.2μm | |
| Premer molibdenske žice | 0,10~0,25 mm | |
| Napajanje | 3 faze/380V/50Hz | |
| Poraba energije | 3kVA | |
| Standardna konfiguracija | ||
| Povezava osi | XYUV os simultano | |
| Vrsta vodila | Linearno vodilo | |
| Način pogona osi XY | Koračni motor/servo motor | |
| Centralni sistem mazanja | samodejno | |
| Prostornina dielektričnega rezervoarja | 40 L | |
| Krmilnik | Vertikalna krmilna omarica | |
| Programska platforma | Windows XP | |
| Nadzorni sistem | Auto-cut/ Win-cut/X8/HL | |
| Prikaz jezika | kitajščina/angleščina/ruščina | |
| Monitor | 17" LCD | |
| Digitalni prikazovalnik | DRO os XY (5 μm) | |
| CNC navodila | Standardna koda ISO | |
| Vrsta menjalnika | USB/LAN | |
